用途总结

曾经的消费级电脑主板有 SLI 和交火技术，使得 PCIE3.0x8 的双 PCIEx16 插槽主板流行过一段时间，尽管这种 PCIE 插槽布置受到了 M.2 插槽和 USB4 的侵蚀，但仍然有少数中高端消费级电脑主板支持这种插槽布置。

尽管连接多显卡的功能已经是过去式了，但多显卡系统仍有可取之处：

1. 给专业软件、生产力软件添加额外的渲染管线
   • 包括（能调用显卡渲染的）视频剪辑软件、图像剪辑软件，好处是能够额外增加解码器数量，视频轨道更多的情况下也能流畅预览
2. 给“大模型”增加算力和显存容量
   • 分为语言模型和图片生成模型，前者注重显存大小；后者对算力和架构新旧程度有要求
   • 由于大显存显卡太或者架构太老，用多个中小显存显卡合体起来对付一下
3. 使用如 Lossless Scaling 的软件来将游戏超分辨率的负载转给另一张显卡完成

踩坑排雷

说实话，这里的坑有点多...

1.消费级 PCIE 通道

• 数量有限，且往往不可拆分（通道拆分本身是由专用的芯片实现的）
• 南桥/PCH 扩展出的接口严格来说不是真的拆分，总体带宽仍受上游限制

2.英特尔 CPU 兼容性

• 一些老的显卡在较新的英特尔 CPU 上会出现重启掉驱动问题，目前没有好的解决办法

3.EPYC（霄龙）平台性能

二手市场有大量性价比高的旧 AMD EPYC CPU 流通，128 条 PCIEx3~x4 的通道绝对够用

• 主板贵（现在内存和硬盘也贵）
• CPU 散热器选项少，因此比消费级性价比要低很多
• EPYC CPU 不只是有功耗墙，还有“频率墙”，这导致大多数 EPYC CPU 的实际性能可能会远低于心理预期
  • 只有稀少且昂贵的 ES 工程样品支持通过第三方软件解锁频率限制

4.电源问题

不但要确保电源的瓦数够用，还可能要为模组电源额外购买 PCIE 电源线，否则不够用

• 尽管较新的电脑电源没有供电轨道的概念（？），但仍然不推荐将一根 PCIE 电源接口拆为两根用的做法，这样做可能会烧毁中低端电源，或/和使高端电源快速老化
• 切勿混用电源模组线，很多时候同一品牌，同型号不同版本的电源线之间也不通用
  • 这样做相当于在电脑通电的情况下泼水进去
• 独立购买电源线应默认货不对版
  • 务必将电源取出，用万用表针对这根线测量电压和针脚位置的对应（PCIE 电源线有严格的位置标准，可以用 AI 工具辅助完成这一步）

5.机箱空间

• 建议至少不小于 ATX 中塔机箱，推荐支持 E-ATX 大小（SSI-EEB 长度）的机箱
• 极少数 mATX 机箱和主板，搭配如双槽厚度主显卡的情况允许额外插一块单槽厚度的 PCIE 卡，如 RTX A4000（会主档主显卡散热进风）
• 有的情况需要半高卡，如 RTX A2000，RTX 4060 半高，Tesla P4，Tesla T4 这些个显卡，
  • 散热和供电限制严重，有的只用 PCIE 插槽供电（75W 封顶，但主板可能连这点都给不了），除非空间不足，否则不推荐
• M.2 SSD 散热器的高度要矮，否则会阻挡显卡

6.被动散热转主动

Nvidia Tesla/Grid 系列，AMD Instinct Mi 系列的计算卡（依赖服务器风道散热）

• 最好的方法是自己测量和建模，再用 3D 打印机做一个导风罩，连接自己电脑的机箱风扇
• 否则就是购买专用的连接件了

7.显存濒死

较老的大功率计算卡可能会出现显存老化之类的问题，不过它们自带的 ECC 校验功能可以帮助用户发现这一问题

• 大体上的操作是打开该显卡所用的工具，然后打开压力测试，检查错误计数是否增加实现
• 一旦增加，立即退货
• 英伟达显卡错误计数监控命令：nvidia-smi dmon -s et -d 10 -o DT

8.SXM 转 PCIE 卡

尽管这里面不涉及协议转换，但这张 PCB 必须同时支持单卡 300W 的峰值功耗，以及高速信号传输两个需求

• 已知这些转接板已经迭代到了第 5 版，但仅限国内的部分平台
  • 海外用户则没什么选择了
• 购买一整套装好的方案时，应检查是否有严重的做工问题
  • 螺丝松紧不一：可能会导致散热接触不好，或者漏风
  • 螺丝拧爆：拧下后从螺丝孔倒出大量铁/塑料屑，建议退货
  • 散热片挤死：安装时用力捏过散热器，导致无法通风，可以用刀片重新掰直

普通消费级平台方案示例

直插方案

购买主板时留意是否有第二个长度为 PCIEx16 的插槽，只要这个插槽拥有 PCIEx4 或 x8 长度的针脚就可行

• 相比转接方案更昂贵，因为这种主板一般只存在于顶配高端型号

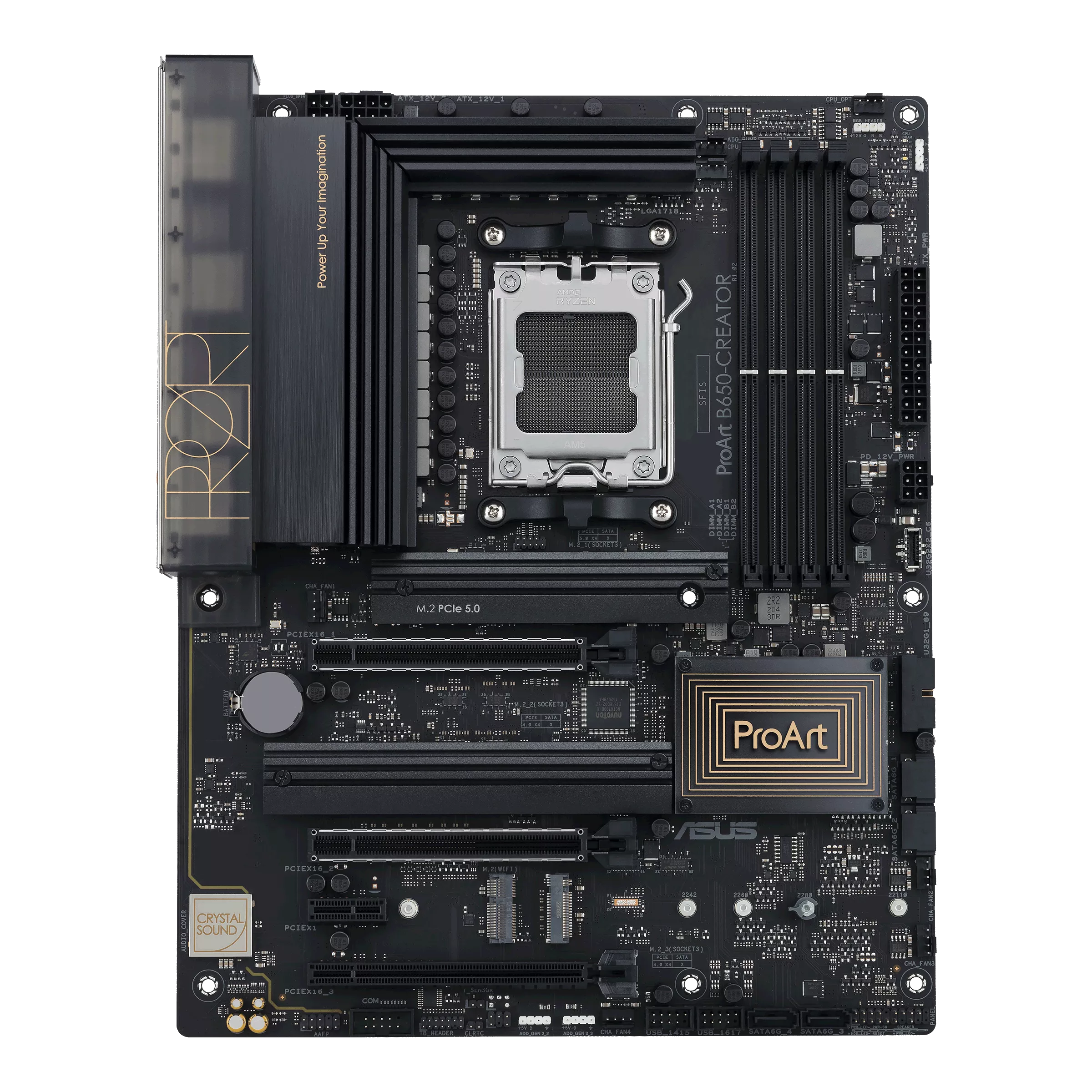

图：AMD B650 平台的双 x16 插槽主板之一

图：同样是有两个 PCIEx16 插槽，但第二个插槽只有 PCIEx2 针脚布线，以至于坑到作者的主板

转接方案

对应大多数较新的中低端主板，直接从 M.2 接口转接出一条 PCIE4.0x4，长 16 的槽

• 购买专用转接卡/转接线（贵），且安装有一定难度（额外走 4-pin 供电线路 + 很多电脑机箱没有 PCIE 竖装位）
  • 需要确认 M.2 接口朝向，并购买对应朝向（引向竖装显卡槽位）的转接卡变体
• 最大程度减少主显卡散热器进风的阻挡
• 与直插方案不冲突（三显卡并行），但这样做成本最高

注：纯净英伟达显卡驱动安装

推荐用 NVCleanInstall 安装所有除修改版外的英伟达显卡驱动，以尽可能地减少没用的组件

驱动

Tesla 计算卡有 4 种驱动可选：

1. “破解”了 Grid 驱动付费功能的 修改版 Grid 驱动
   • 不支持与 GeForce 驱动共存，不能加载驱动的显卡会在设备管理器中显示错误代码 31
   • 支持 WDDM/TCC 两种模式
2. 英伟达官方的 桌面/Desktop驱动
   • 支持与 GeForce 驱动共存
   • 仅支持 TCC 模式
3. 自行修改 Quadro/Studio/Grid 驱动（不兼容则可能会黑屏死机，卸载设备和驱动即可）
   • 英伟达将同款核心通过驱动差异拆分为多种产品，因此理论上直接将兼容的 Studio 驱动里添加进 Tesla 卡的型号就有可能实现支持
   1. 在TechPowerUp网站里找到自己拥有的GeForce显卡型号，或直接从GPU-Z的Lookup按钮一键找到对应页面
   2. 找到并点进下方表格的核心编号：
      •
   3. 打开页面中找到同核心的 Tesla/Quadro/GeForce 显卡
   4. 确保页面中的型号出现在了Grid驱动的Display.Driver\nv_dispsig.inf, [strings]栏目里
   5. 在GeForce驱动里的Display.Driver\nv_dispig.inf, [strings]栏目里找到对应GeForce显卡的行
   6. 将5（GeForce驱动的对应行）拷贝到4（Grid驱动的上述位置）里，另存同名文件到桌面
   7. 利用英伟达驱动先解压再安装的特性，直接运行Grid/Studio驱动并解压到桌面，然后用6替换掉Display.Driver\nv_dispsig.inf，安装
      • 详细修改方法见 四季尘封之时 - Blog
4. （新）雨糖科技修改版 GeForce 驱动
   • 理论最佳方案
   • 支持 WDDM/TCC 两种模式，在任务管理器和 GPU-Z 中看得到 GPU/显存占用，并且添加了 Vulkan API 支持

驱动模式

两种模式可以通过修改设置来切换

图形/游戏显卡模式

• 所有 GeForce、Radeon、Arc 显卡默认使用的模式
• 适配图形计算和画面输出功能（支持 DirectX、Vulkan 等图形 API），对图片和视频编辑渲染有帮助
• 图形输出会占用显存，一般为当前显卡显存大小要少 1GB

计算卡模式

• 一般来说仅计算卡使用此模式，只要 PCB 板没有显示接口就大概率是
• 缺少 DirectX、Vulkan 等图形 API，图片和视频编辑渲染也受限
• Nvidia Tesla 桌面/Desktop 驱动仅支持这一种模式，尽管计算卡本身不是这样（但也缩减了相关功能，如 ROPs 的规模）

命名规律

英伟达显卡/计算卡驱动选择

英伟达显卡中，最高的大版本号可能是 582，在 591.xx 或更高的版本可能会出现驱动未收录设备，导致驱动安装失败的情况

如果是给英伟达图形/游戏显卡安装 591 或更高版本驱动，英伟达计算卡安装 582 或更低版本，则可能会出现驱动安装过程导致另一张卡掉驱动的情况

计算卡转图形/游戏显卡

通过安装 雨糖科技修改版 GeForce 驱动 或不可用时选择 修改版 Grid 驱动 实现

• 如果安装前者，则请根据其教程来操作，不要跳过任何步骤
• 由于前者同时支持几乎所有现有的英伟达显卡，因此理论上只需要安装一次驱动即可
• 后者适用于只有英伟达计算卡，没有英伟达图形/游戏显卡（不包括其它品牌游戏显卡）的配置

计算卡搭配图形/游戏显卡

• 纯官方驱动——英伟达显卡+英伟达计算卡：
  • 在不修改驱动的情况下，先安装计算卡的驱动，再安装图形/游戏显卡的驱动实现
  1. 下载并安装 Tesla 计算卡驱动（需要重启）
  2. 下载并安装大版本（整数版本号）与 Tesla 计算卡驱动一致的 GeForce 显卡驱动
  3. 重启
  4. 去设备管理器（此电脑右键 → 管理 → 设备管理器）检查显示适配器中，两个显卡同时出现
  5. CMD 输入 nvidia-smi，看到两张显卡同时存在即可
• 英伟达显卡+英伟达计算卡转图形/游戏显卡：
  • 通过安装 雨糖科技修改版 GeForce 驱动 实现，或安装 Grid 驱动并设置为 WDDM 模式，使计算卡成为主显卡实现

英伟达设置驱动模式

CMD 输入以下命令以查看 Tesla 计算卡的序列编号（这是在打开程序，与操作系统类型无关）

nvidia-smi -L

CMD 输入（0=WDDM, 1=TCC）以根据上述设置驱动模式

nvidia-smi -i <Tesla 计算卡编号> -dm <0/1>

风扇曲线

计算卡本身没有风扇，也自然没有风扇接口；尽管有的型号预留了接口，但大多情况下风扇会使用 3 或 4-pin PWM 接口，因此直接将该插在机箱上，通过软件读取计算卡核心温度并控制风扇转速是最准确的方法

• 推荐使用 Fan Control 控制风扇，从而避免在 BIOS 里的设置因更新 BIOS 而被清除
• 有些改装的显卡风扇带有温控探头（如 SXM2 显卡）则用不到（但温控探头本身距芯片热源远，还会吹到风扇的冷风而误判降温，因此相对不太可靠）

例：Tesla P4 与 T4 的风冷改装

• BFB0512HHA 风扇为3针，因此不要在1分2，1分N线中插入4针的其它风扇，否则转速无法被控制
• 以下为 Windows 平台下最优方案 Fan Control 免费开源软件的用法：

1. 下载Fan Control，从左栏 Settings → Start at User Log On 设置为开机自动运行
   •
2. 回到主页，点右下角⊕ → Add "Graph" Fan Curve（或 Linear）添加一个温度-转速曲线图：
   • 差不多这样，由于 BFB0512HHA 比较安静，所以至少 51% 左右的转速就可以了
   •
3. 在主页上方Controls栏目找到对应 BFB0512HHA 的风扇接口，然后命名为Tesla <型号名>以方便查阅
   • 每个接口右上角的"⋮"中选 Manual Control 手动，然后调到 100%，直到正确的风扇转速被调到 100% 即可定位
4. 在对应接口的 Curve 栏目上连接刚刚设置的曲线
5. 右上角"⋮"中选保存

• 使用软件控制风扇曲线的好处是不用每次更新 BIOS 都重新设置风扇曲线了，而且解决了部分厂家的风扇曲线设置菜单及其难用，或者不存在的问题

到此就算完成了所有的安装步骤了，打开 GPU-Z 的传感器菜单，进 AE/PR 看看功耗变化即可
