AMD EPYC 7D13 处理器信息整理

⚠️ 注意：本文信息皆来源于网络（主要为二手市场及技术社区），可能包含未经官方证实的内容，因此不一定反映实际使用情况。购买与使用前请务必自行核实。

概述

EPYC 7D13 是一颗用途单一、面向“长期开机、高多核算力、功耗敏感”场景的特殊定制版 SKU。它源自 Facebook/Meta 的 North Dome 刀片平台（Yosemite V2），已知在二手市场存在两个子型号。由于其 PCIe 通道与内存通道被裁减，兼容性和用途受到明显限制，并且可能需要购买或修改 BIOS，或搭配旧处理器更新 AGESA 到至少 1.0.0.A 才能开机，属于一款劣于 EPYC 7D12 的装机选项。

规格

项目说明
核心/线程36C / 72T（6×6 CCD）
频率0.7 GHz (base) ~ 3.2 GHz (boost)
TDP≈95 W
内存DDR4 3200，已知存在 4 通道 / 6 通道的物理变体（见下）
PCIePCIE 4.0，存在 27 / 29 条通道的变体——注意这不是标准的完整 128 通道

主要规格来源：TechPowerUp，Technical City

查找 CPU 微码（Microcode）所需数据：

⚠️ 注意：这是 CPU-Z 的数据，与真实 CPU 微码有误差

  • 系列（Family）：F
  • 型号（Model）：1
  • 步进（Stepping）：1
  • 扩展系列（Ext. Family）：19（指 19h）
  • 扩展型号（Ext. Model）：1 或 01
  • 修订（Revision）：无数据，但可能是 B1

推测 CPUID 全称（匹配字样）：00A10F11 或 00A00F11
来源（CPU-Z 截图）：eBay 店铺/motorpartners

含 00A10F11、00A00F11 的 AMD 微码

  • 下载：Google Drive/microcode_amd_fam19h.bin

  • 来源：winraid.level1techs.com/KedarWolf

    ╔════════════════════════════════════════════╗
║         MC Extractor v1.103.0 r344         ║
╚════════════════════════════════════════════╝

microcode_amd_fam19h.bin (1/2)

╔═══════════════════════════════════════════════════════════════╗
║                              AMD                              ║
╟───┬──────────┬──────────┬────────────┬────────┬────────┬──────╢
║ # │  CPUID   │ Revision │    Date    │  Size  │ Offset │ Last ║
╟───┼──────────┼──────────┼────────────┼────────┼────────┼──────╢
║ 1 │ 00A10F11 │ 0A10113E │ 2023-06-20 │ 0x15C0 │  0x94  │  No  ║
╟───┼──────────┼──────────┼────────────┼────────┼────────┼──────╢
║ 2 │ 00A10F12 │ 0A10123E │ 2023-06-20 │ 0x15C0 │ 0x165C │  No  ║
╟───┼──────────┼──────────┼────────────┼────────┼────────┼──────╢
║ 3 │ 00AA0F02 │ 0AA00212 │ 2023-06-19 │ 0x15C0 │ 0x2C24 │  No  ║
╟───┼──────────┼──────────┼────────────┼────────┼────────┼──────╢
║ 4 │ 00A00F11 │ 0A0011D1 │ 2023-07-10 │ 0x15C0 │ 0x41EC │  No  ║
╟───┼──────────┼──────────┼────────────┼────────┼────────┼──────╢
║ 5 │ 00A00F10 │ 0A001079 │ 2023-06-09 │ 0x15C0 │ 0x57B4 │  No  ║
╟───┼──────────┼──────────┼────────────┼────────┼────────┼──────╢
║ 6 │ 00A00F12 │ 0A001234 │ 2023-07-10 │ 0x15C0 │ 0x6D7C │  No  ║
╟───┼──────────┼──────────┼────────────┼────────┼────────┼──────╢
║ 7 │ 00AA0F01 │ 0AA00116 │ 2023-06-19 │ 0x15C0 │ 0x8344 │ Yes  ║
╚═══╧══════════╧══════════╧════════════╧════════╧════════╧══════╝

已知变体

以下是基于卖家描述和社区信息的变体汇总，信息可能存在重复或不准确。

OPN 编号产地/外观PCIe 通道内存通道信息来源

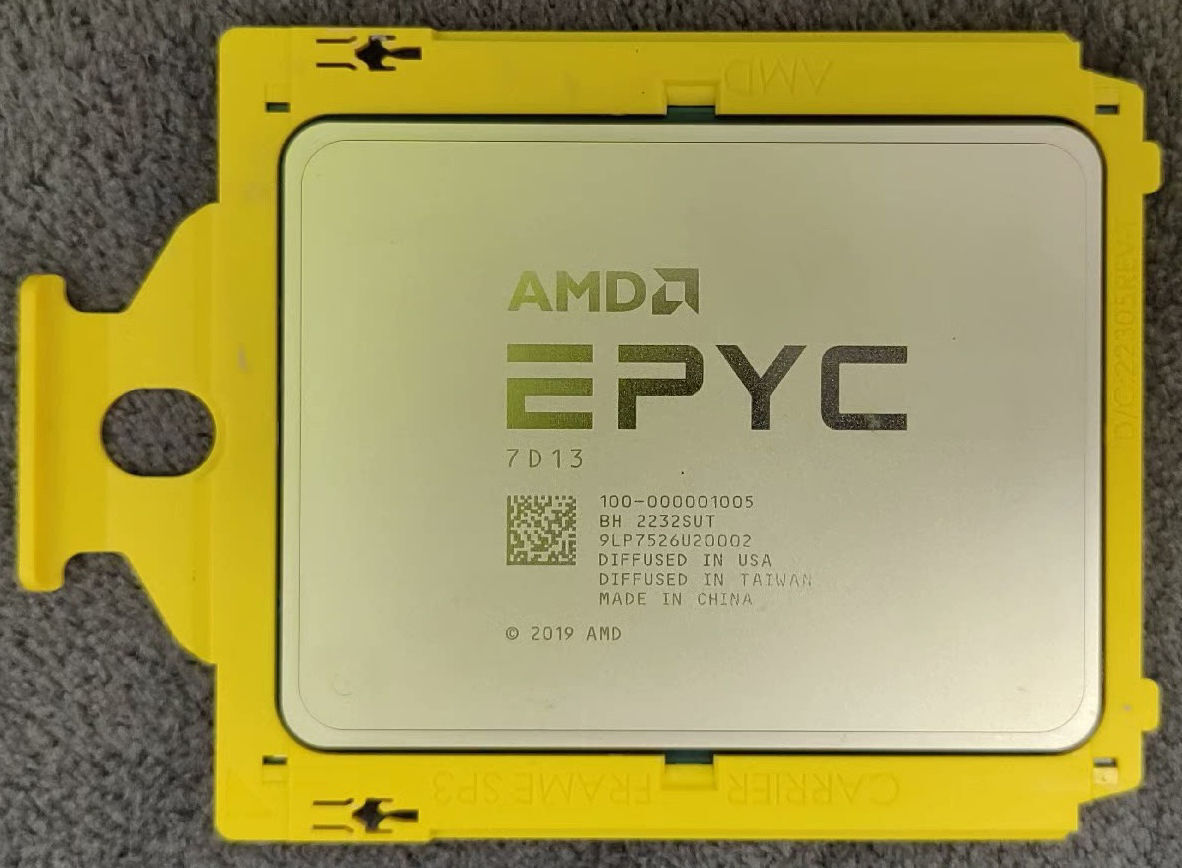

100-000001005中国产，黄塑料夹PCIe 4.0 x27 (最大 x16+x8)4 通道 DDR4-3200eBay 店铺/Integrity~No.1

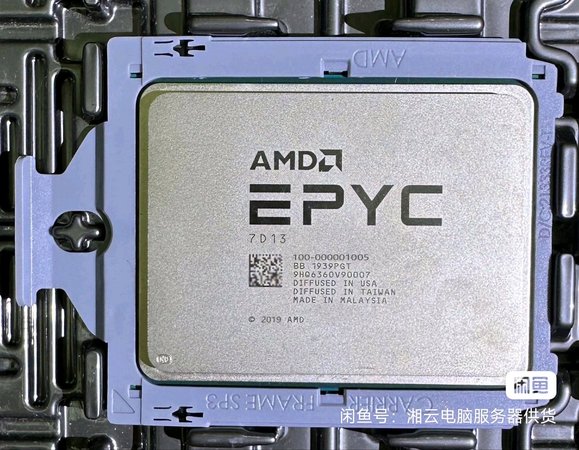

100-000001005马来西亚产，浅蓝塑料夹N/AN/AN/A

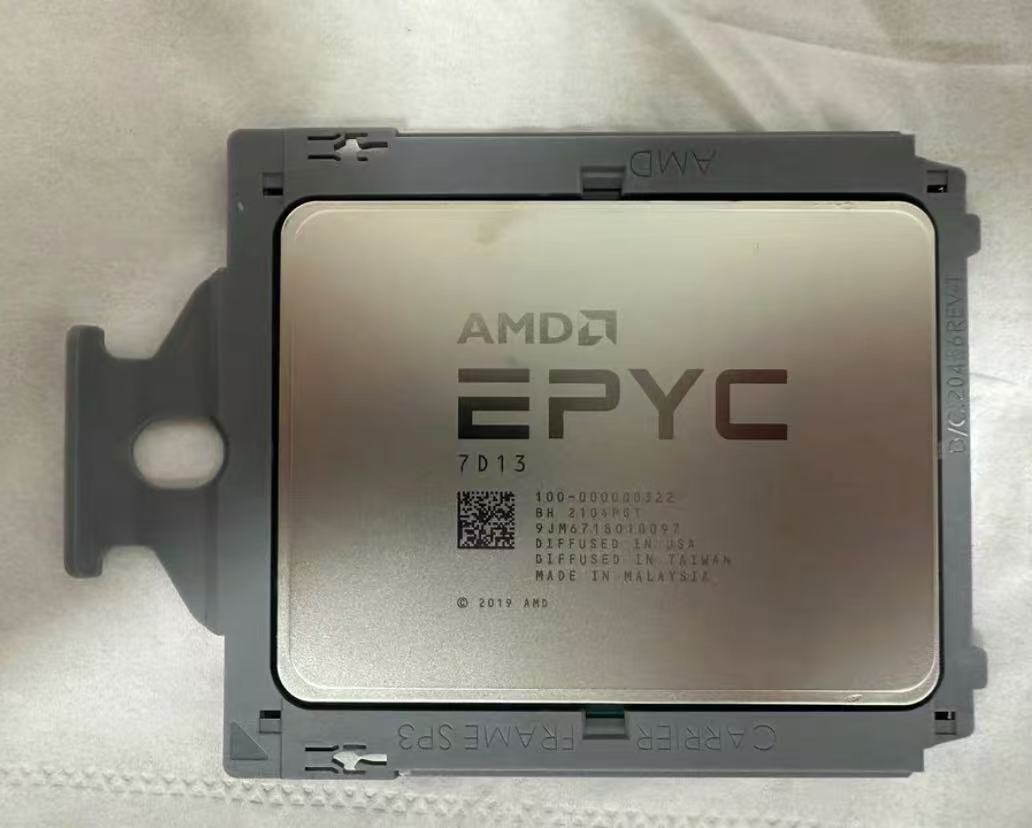

100-000000322马来西亚产，灰塑料夹PCIe 4.0 x29 (最大 x16+x8)6 通道 DDR4-3200eBay 店铺/Integrity~No.1, eBay 店铺/Lucky-PLC Store
100-000000578N/AN/AN/AN/A


0322 尾号的较为常见


1005 尾号的较为少见

背景出处

EPYC 7D13 源于 Meta (Facebook) 为其一体化单节点刀片服务器 North Dome (Yosemite V2) 定制的 EPYC 变体。它是专为 OCP (开放计算项目) 刀片设计的“平台化” SKU，用于高密度单节点服务卡，并非传统零售渠道销售。


North Dome 1S 的通道分配

  1. 连接 Yosemite V2 主板：
    • PCIe x16
  2. PCIe 扩展：

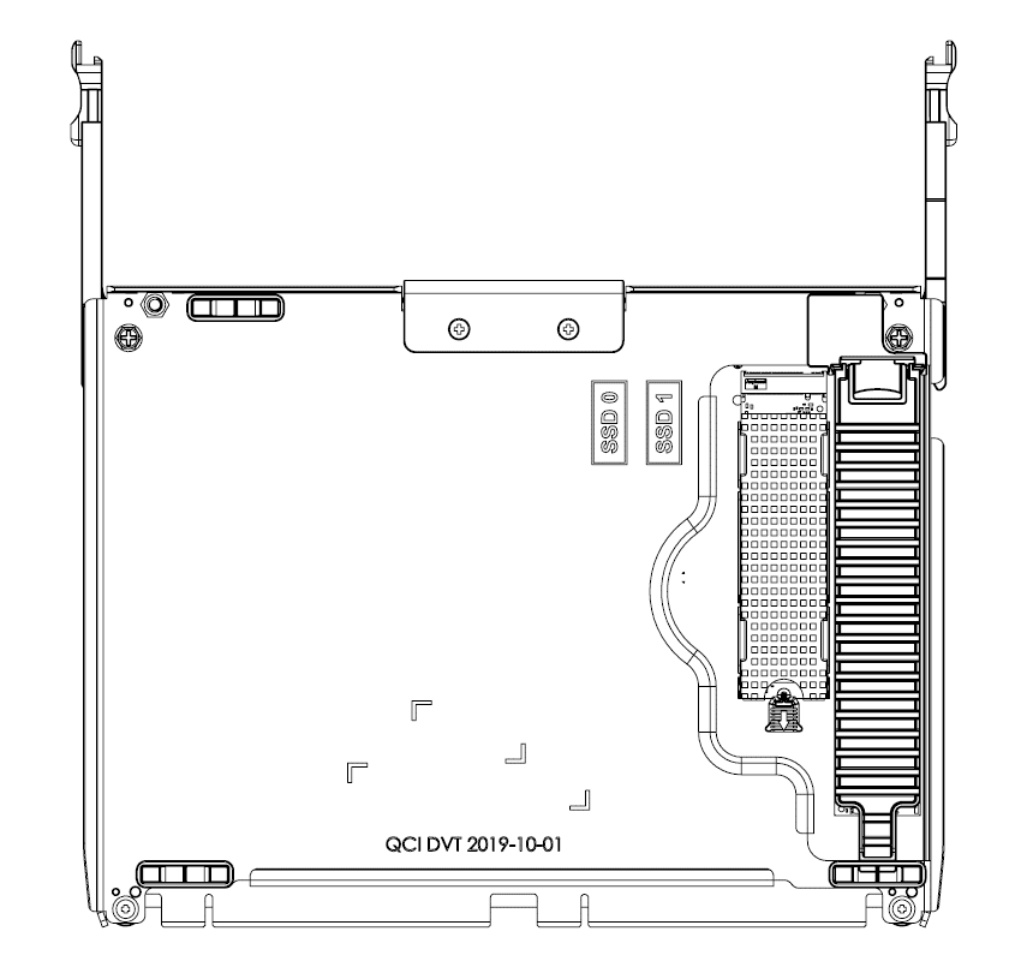

    • M.2 2280 SSD：PCIe x4
    • M.2 22110 SSD：PCIe x4
    • 网卡：PCIe x4

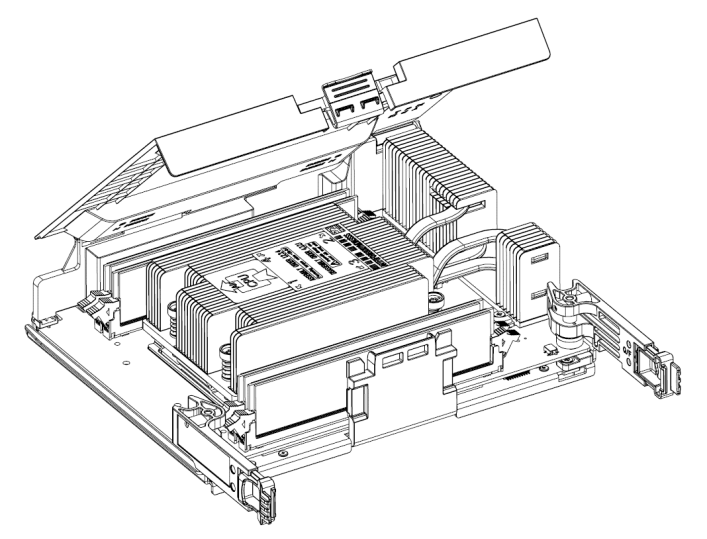

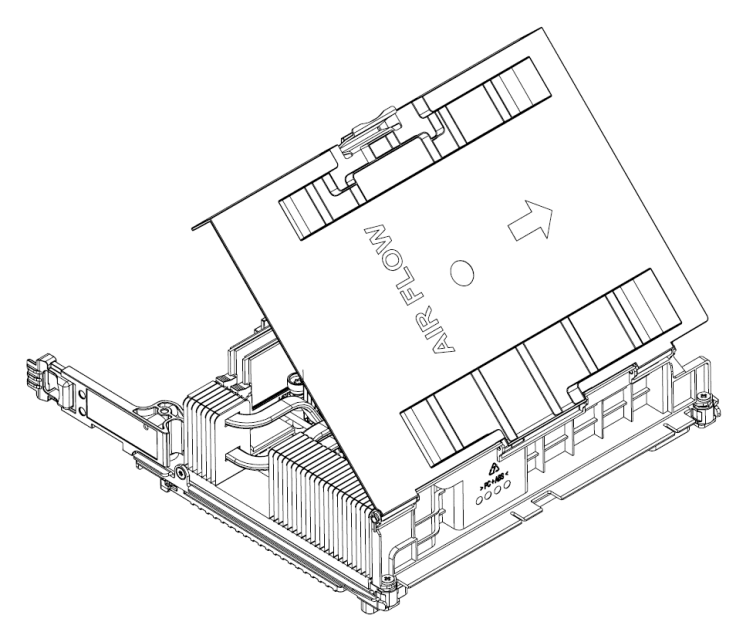

详细设计信息见 www.opencompute.org：North Dome 1S Server Design Specification PDF

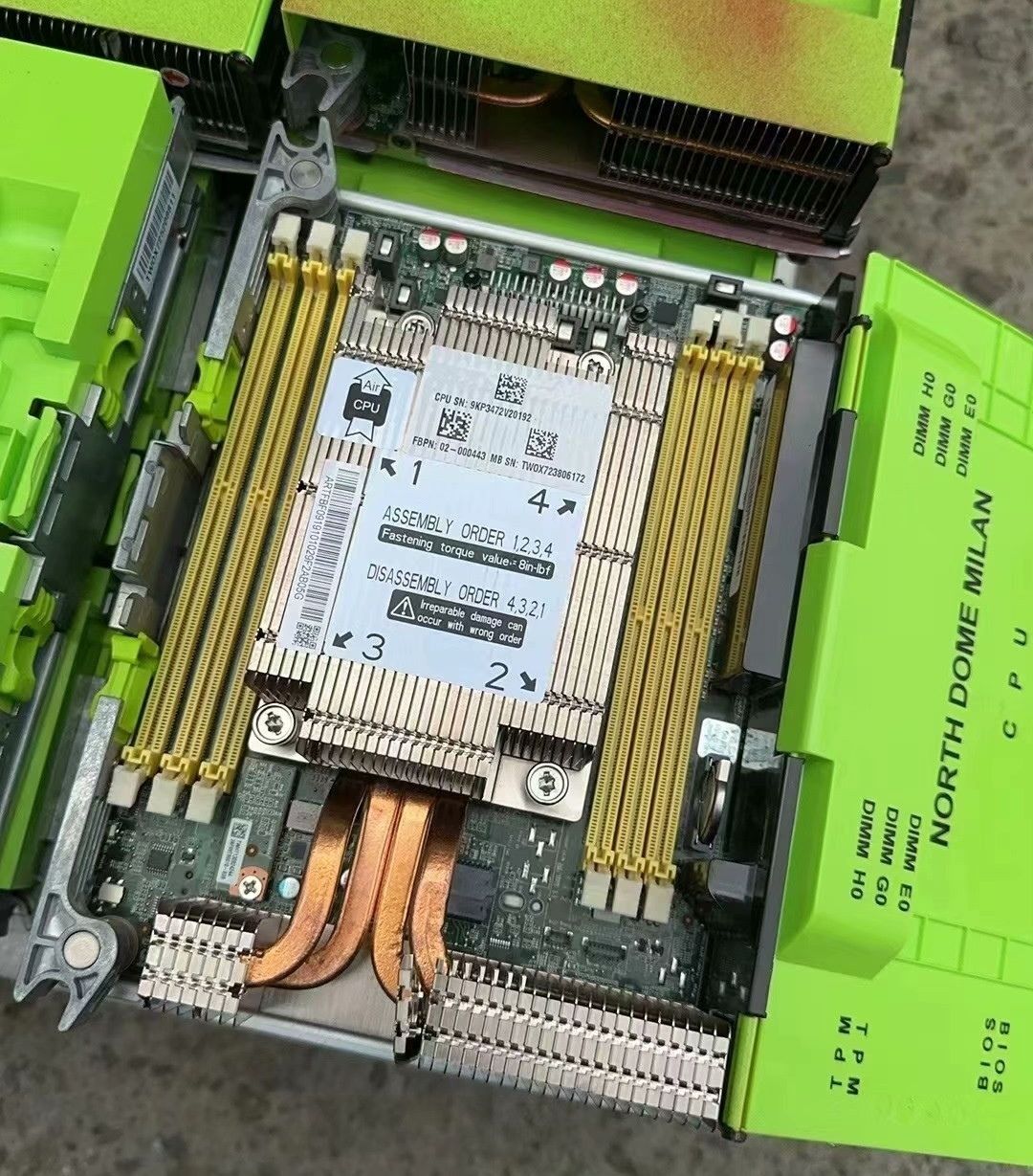

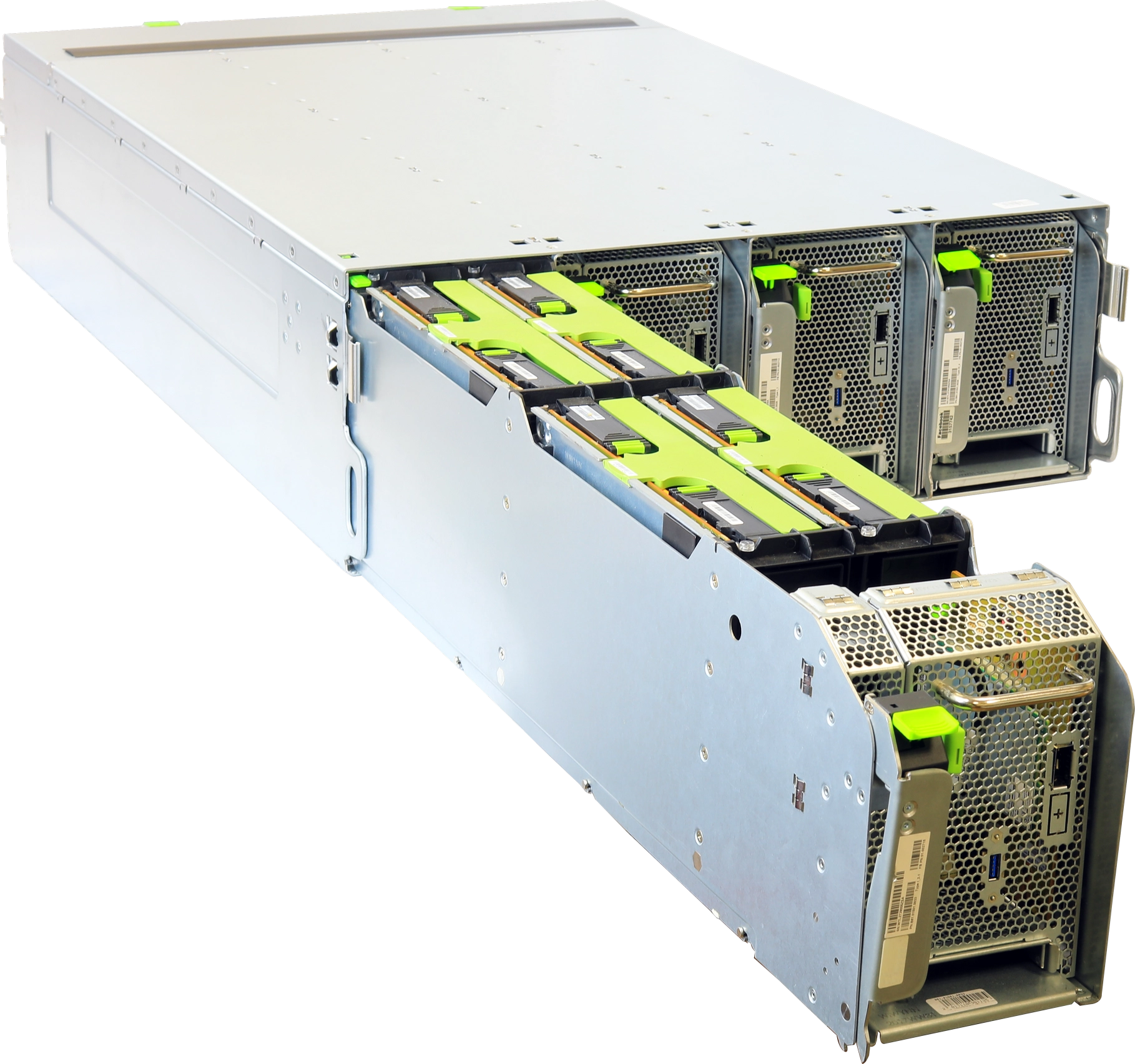

图片来源：wiwynn.com/sv7100g2

主板兼容性

  • 支持 EPYC Milan（7003/ZEN3 系列）的主板
  • 单节点/单路/1P 插槽款式的主板
  • 可能需要修改 BIOS，或搭配旧型号处理器并升级到至少 AGESA 1.0.0.A

符合上述条件的型号：

  • 永擎（ASRock Rack）：ROMED8 系列
  • 超微（Supermicro）：H12SSL 系列
  • 技嘉（Gigabyte）：MZ32 系列
    • 已有运行证据
    • 需特制版 BIOS 或至少 AGESA 1.0.0.A
    • MZ32-AR0 上有两个 PCIe x8 插槽可用
  • 华南（Huananzhi）：H12D-8D
    • 有运行报告但无直接证据
  • 泰安 (Tyan)：S8030
    • 有运行报告但无直接证据
    • 需特制版 BIOS 或至少 AGESA 1.0.0.A

性能参考

基于社区跑分数据（非官方）：

  • Cinebench R23
    • 多核：45324 分
  • CPU-Z
    • 单核: 449.6 分
    • 多核: 21145.8 分

主要限制与风险

  1. PCIe 通道严重受限
    • 所有标准 SP3 主板都按 EPYC 的 128 条 PCIe 通道进行设计。7D13 仅提供 27 或 29 条（桌面平台级别），不符合 SP3 主板的 PCIe 通道分配。
    • 影响：
      1. 主板上的 M.2、Oculink、额外网卡、SAS 控制器等接口需要逐一实测才能确定哪些可用。
      2. 丧失了作为高性能 NAS 或 GPU 服务器的功能
        • 更便宜的 7002 系列，如 7D12 能提供 128 条 PCIe 通道
      3. 无法用于双路节点互联（需要大量 PCIe 通道实现）。
  2. 内存通道缺失

    • 标准 EPYC 支持 8 通道内存，而 7D13 为 4 或 6 通道，相当于线程撕裂者的水平

      • 线程撕裂者平台的主板 + CPU 选项会更便宜，PCIe 通道数也超过 7D13
    • 需自行测试主板上具体哪几条内存插槽无法使用
  3. 核心架构问题
    • 7D13 采用 6 核 CCD，而非完整的 8 核 CCD，跨 CCD 通信的延迟和频率变化高于常规型号
  4. 平台特殊性
    • 作为刀片服务器定制 CPU，在标准主板上的所有功能兼容性均无官方保证
  5. 修改 BIOS
    • 已知可能需要特制的 BIOS，或搭配旧处理器更新 AGESA 到至少 1.0.0.A 才能开机

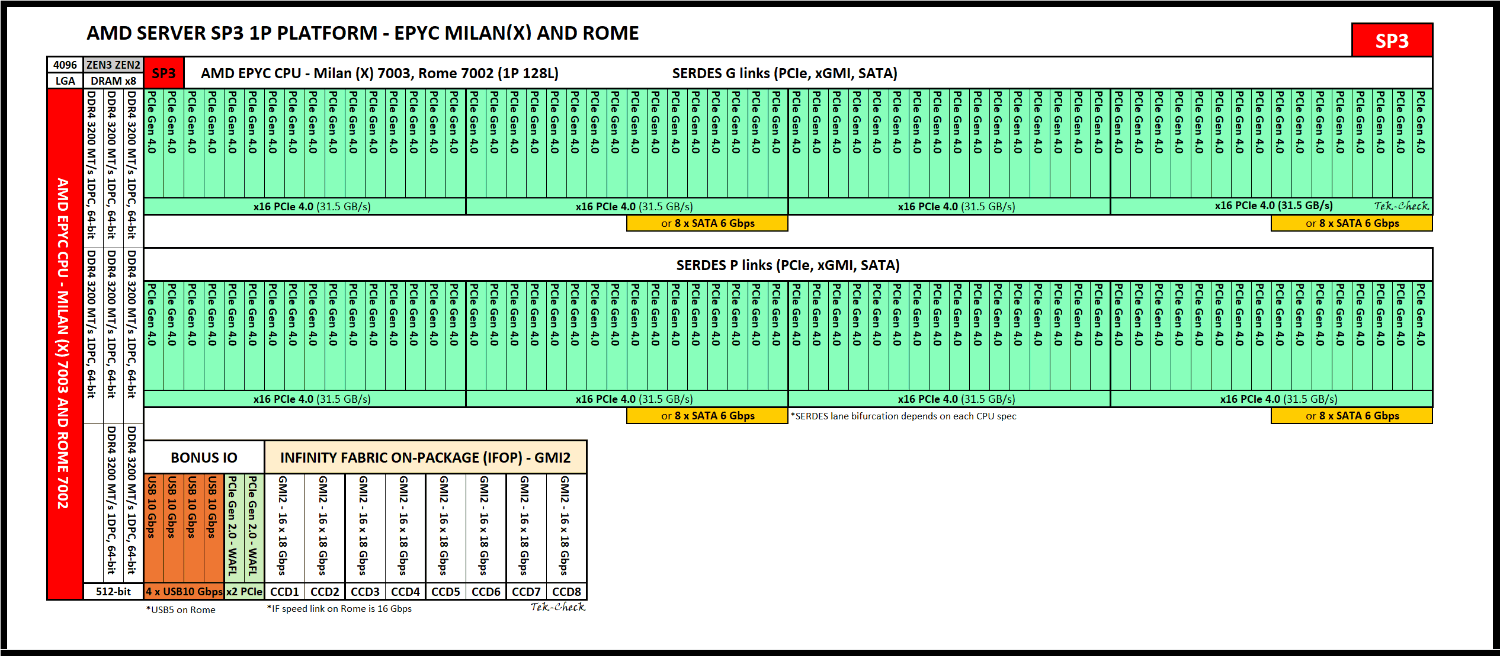

图片来源：TechPowerUp。这其中有 99 或 101 条 PCIe 通道被禁用，理论上至少有一条全长的 x16 通道可用

未知限制

  1. 不确定其他主板板载设备（如网卡、SAS/SATA、USB 等）的具体可用性
  2. 在有限的 PCIe 通道下，是否还能分出一部分用于接驳足够的存储设备
    • 或者与其本来目的一样，只作为“无盘”计算节点使用

注：根据某个 eBay 商品页面的“P5916CH0320M00 3.2TB”来看，该卖家使用了直连 PCIe 槽的 SSD 来亮机，这暗示了 SAS、M.2、U.2 等接口不可用的可能

已知无限制

  1. 无厂商锁 (Vendor Lock): 未发现锁定主板的情况

驱动与支持

  • 需安装最新的 AMD SP3 I/O 驱动程序（可在如超微 H12SSL 系列主板的产品页面下载）

价值分析

  1. 合理价位
    • 约为 EPYC 7D12 (32核) 价格的 1~1.5 倍。尽管 7D13 核心更多，但 7D12 拥有完整的 128 条 PCIe 通道，通用性/可玩性大优
    • 如果卖家能提供主板 BIOS，并且能提供详尽的主板兼容性说明，则价格可考虑上浮至 1.75 ~ 2.25 倍
  2. 整机价值对比（分布式计算场景）
    • 应低于 4 台 Ryzen 7 7840U 迷你主机 的成本。后者能效比更高，Zen4 架构单核性能更好
    • 应低于 2 台 Ryzen 9 5900X + B550 整机 的成本。后者单核性能更强，整体算力接近且更易上手
    • 应低于 1 台 Ryzen 9 7950X + B650 整机 的成本。后者单核性能碾压，PCIe 通道数相当，平台更现代、更易上手

总结

EPYC 7D13 是一款定制 CPU，对于绝大多数 DIY 玩家、HomeLab 玩家，或是小企业通用服务器应用而言，它因大残的 PCIe 而显得性价比极低且上手难度极高，因此不建议普通用户，包括仅有消费级电脑玩机经验的用户尝试。如果你考虑上手，应该首先查清目标主板具体哪些插槽接口不可用，再上手。
